Schneider Acti9 電弧故障保護裝置 (AFDD)
Schneider Acti9 AFDD
A9TSB3640 / A9TDFD6xx
開關插座
資料更新日期
2026-06-01
（沒更新已超過90天）
2026-06-01
（沒更新已超過90天）
返回
EcoStruxure · Innovation At Every Level
Schneider Electric · Acti9
為電氣安全
設定新標準
Acti9 電弧故障保護裝置（AFDD）—— 偵測終端迴路的電弧故障，預防電氣火警，更內建 PowerTag 實現遙距監測電能消耗。
2–3成
火警與電力裝置有關
0.12s
40A 電弧最快脫扣
10,000A
額定短路分斷能力
100%
漏電保護向下兼容
The Hidden Risk
電弧故障，是隱藏的起火元兇
全球每年約有兩至三成火警與電力裝置有關。電纜安裝不當、接觸不良或絕緣體受損都會產生電弧，其高溫足以引發火警 —— 而傳統過載及漏電斷路器並不能偵測。
電線老化
牆身插座鬆脫
電線老化
電線保護層老化
電線老化
電線連接處鬆動
誤用
被傢俬夾住的電線
誤用
插頭受力過猛
誤用
電線意外損毀
環境破壞
溫變・潮濕・鼠害
Interactive Demo
親手體驗：AFDD 如何阻止一場火災
同一條線路發生電弧故障。試吓開／關 Acti9 AFDD，再揀唔同電弧電流，睇佢幾快切斷電源 —— 數字越大嘅電弧，脫扣越快。
🔥 火災風險
就緒 · 按「模擬電弧故障」
電弧電流
保護裝置
＊示意動畫，脫扣時間根據 IEC/BS EN 62606 額定值：2.5A→1s · 5A→0.5s · 10A→0.25s · 16A→0.15s · 40A→0.12s
Industry Guideline
機電署最新工作守則建議安裝
由於現行主流保護裝置（過載斷路器、漏電斷路器）未能全面偵測電弧故障，機電工程署於《電力（線路）規例工作守則（2020 年版）》建議下列處所使用符合 IEC 62606 的電弧故障保護裝置：
住宿處所
住宅、酒店、賓館
易燃物質處所
危險品倉庫、加油站
木製建築物
以可燃物料為主
博物館
有瀕危或不可代替物品
好消息：電氣火災是可以預防的。Acti9 AFDD 與現有漏電保護斷路器百分百兼容，無需更換整個配電箱即可升級防護。
Why Acti9 AFDD
更安全、更全面的配電解決方案
全面的安全保護
全面支援漏電、過壓及電弧故障保護，有效降低火災風險。
可靠的配電技術
符合 IEC 62606 及機電署工作守則，防止終端迴路電弧故障。
快捷的故障診斷
備有 LED 故障指示燈，快速診斷及提示故障，方便後續排除。
有效的能耗監測
內建 PowerTag 無線感測器，實時遙距監測電能消耗。
精巧緊密的設計
尺寸模數化，體積小巧，猶如安裝小型斷路器般方便。
Product Range
兩個版本，對應不同需要
Connected · A-SI
Acti9 Active 互聯互通版
AFDD ＋ 漏電 ＋ 過壓 ＋ PowerTag 無線監測
1無線通訊毋須拉線・狀況/警報/遙距診斷
2LED 標示互聯狀態與診斷結果
3測試按鈕短按手動測試・長按診斷
4故障標示電弧/漏電/過壓/測試
型號：
A9TDFD606A9TDFD610A9TDFD616A9TDFD620A9TDFD625A9TDFD632

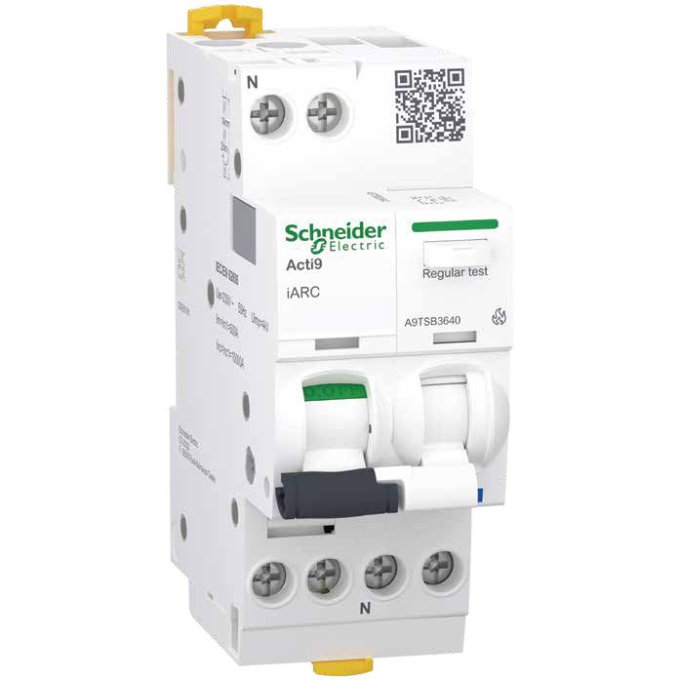

Basic · iARC
Acti9 iARC 基礎版
純電弧故障保護・40A・1P+N
1安全標示綠色標示・線路斷開
2故障標示紅色・電弧/過載/短路
3測試按鈕短按測試・長按診斷線路
4精巧模數寬度 4（9mm 倍數）
型號：A9TSB3640
Specifications
技術參數
| 項目 | 規格 |
|---|---|
| 型號（額定電流 In） |
A9TDFD606 (6A)A9TDFD610 (10A)A9TDFD616 (16A)A9TDFD620 (20A)A9TDFD625 (25A)A9TDFD632 (32A) |
| 額定運作電壓 | 230V AC · 50Hz |
| 脫扣曲線 / 漏電 | C 曲線 · 30mA |
| 電弧脫扣時間（U=230V AC） | 2.5A→1s · 5A→0.5s · 10A→0.25s · 16A→0.15s · 40A→0.12s |
| 過壓脫扣閾值 | 255 / 275 / 300 / 350 / 400 V AC |
| 額定短路分斷能力（Icn） | 10,000A（Ics = 100% Icn） |
| 限流等級 | 3 |
| 不脫扣浪湧電流（8/20µs） | A-SI 類型 · 3kA |
| 相容接駁銅巴配件 | A9XPC624 A9X21096 |
| 寬度 | 4 ×（9mm 的倍數） |
| 標準 | IEC/BS EN 62606 · BS EN IEC 61009-2-1 · BS EN IEC 60947-2 |
| 項目 | 規格 |
|---|---|
| 型號（額定電流 In） | A9TSB3640 (40A · 1P+N) |
| 額定運作電壓 | 230V AC · 50Hz |
| 電弧脫扣時間（U=230V AC） | 2.5A→1s · 5A→0.5s · 10A→0.25s · 16A→0.15s · 40A→0.12s |
| 額定衝擊耐受電壓（Uimp） | 4kV |
| 額定接通和分斷能力（Im） | 500A |
| 配合上游斷路器 | 最大 40A · 脫扣曲線 B 或 C · 短路分斷高達 10,000A |
| 防護等級 | 本體 IP20 · 配電箱中 IP40 · II 級絕緣 |
| 壽命（O-C） | 電氣 25A：20,000 次 · 40A：10,000 次 · 機械：20,000 次 |
| 運作 / 儲存溫度 | -25°C ~ +60°C / -40°C ~ +85°C |
| 寬度 | 4 ×（9mm 的倍數） |
Applications
適用於各類關鍵場景
手機遙距監測
能源管理平台

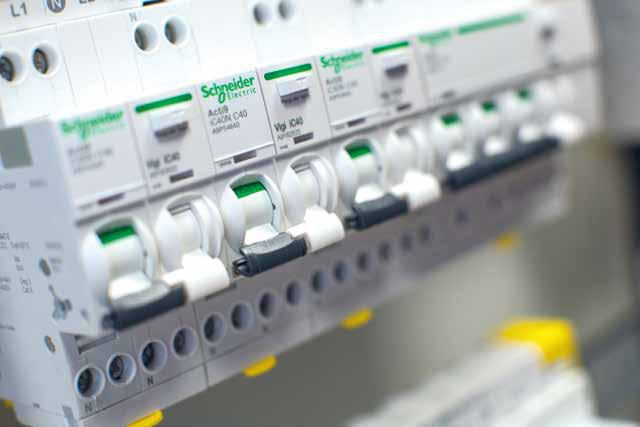

配電箱模數化安裝

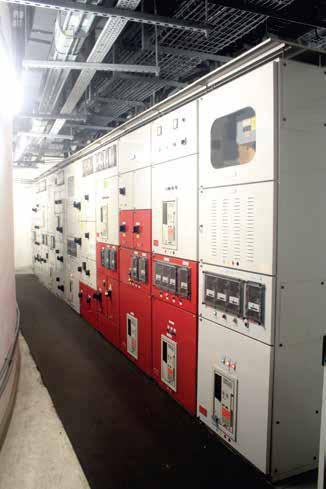

商業 / 工業配電
可再生能源系統
電動車充電
預防電氣火警
LED 故障診斷
為你的配電系統升級防火保護
歡迎查詢 Acti9 AFDD 各型號報價，或索取技術規格與選型建議。
查看型號並加入詢價清單
