Window Mount Type Ventilating Fan 抽氣扇 — 全系列型號
★ Featured Model · 重點型號

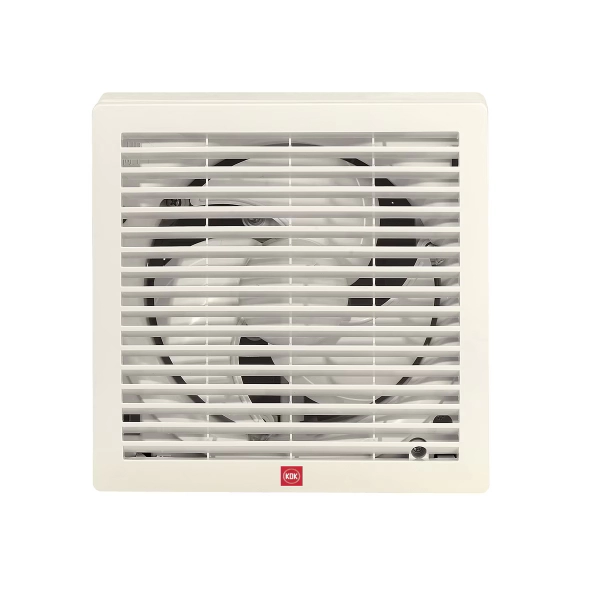

Front

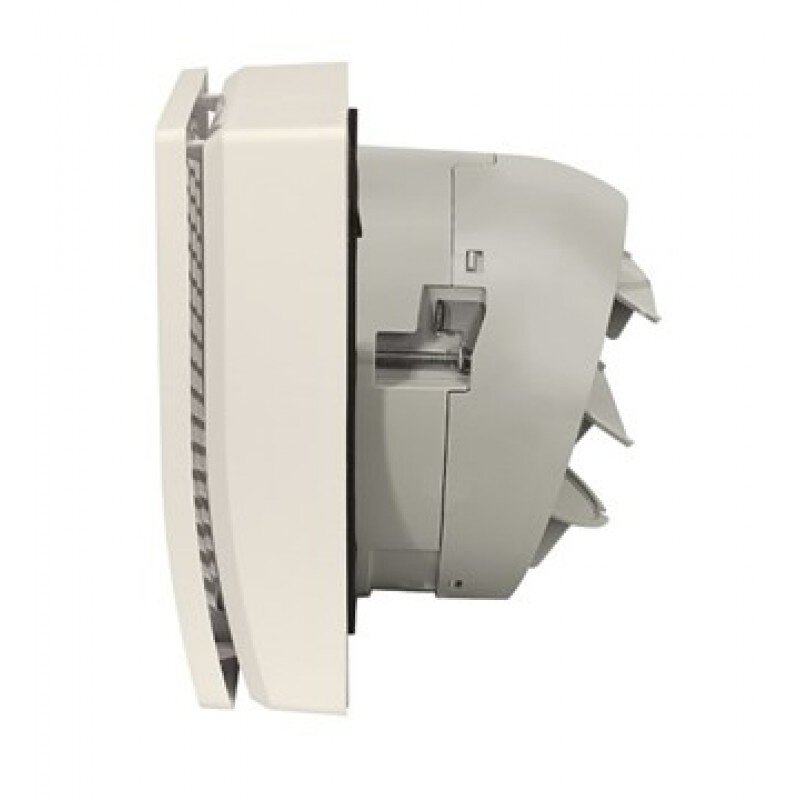

Side

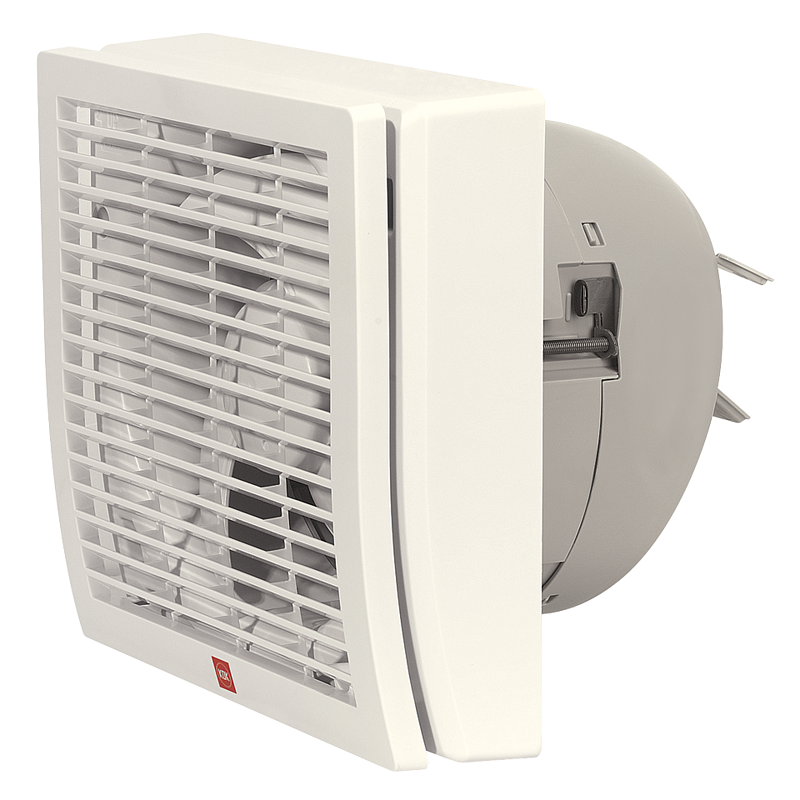

Side 2

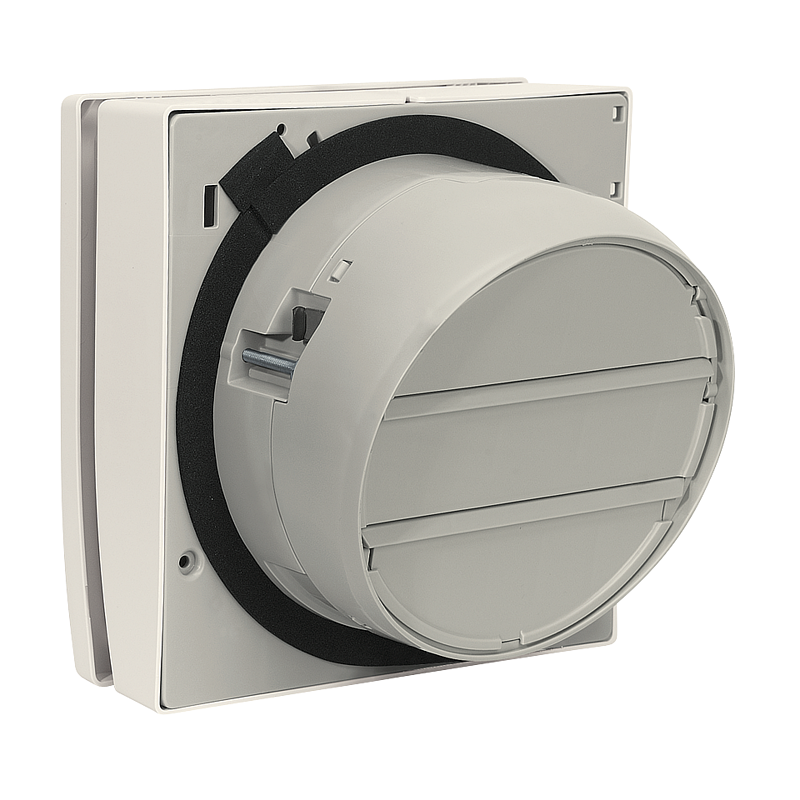

Back
Front
Side
Side 2
Back
15WHC07
20WHC07
2 SIZES AVAILABLE
Window Mount Type · Auto-Shutter · 5 Blades 百葉式自動氣閘抽氣扇
外觀俐落、靜音運轉。選用 5 葉式風葉設計，配合自動百葉閘門，停機後自動關閉，有效阻隔回風、塵粒及小昆蟲入屋。適用於廚房、浴室及一般生活空間。
5 BLADES
AUTO SHUTTER
LOW NOISE
Window Mount Type
Sizes 尺寸
15 / 20 cm
Air Volume 風量
14.4 m³/min
Power 耗電量
28 W (220V)
Sound 噪音
42 dB(A)
[01]型號介紹及產品特點
Models & Features
★ Featured
電動背板型Powered Back-Shutter Type
15WHC07
20WHC07
HOLE TYPE · 圓孔 ROUND
★ FEATURED
15 / 20 cm
15 / 20 cm
本系列重點型號 — 5 葉式風葉、自動氣閘、低噪靜音；半拱形外罩，免膠免墊圈安裝。
01半拱形外罩及曲邊百葉設計 外型流線美觀，有效擋雨。
02獨特安裝夾及簡易安裝設計 無需玻璃膠及墊圈，安裝輕易迅速。
03適合 3–25 mm 玻璃 兼容大部份標準玻璃厚度。
04曲百葉設計 優化氣流路徑，減少倒灌。
High Static Pressure
高靜壓型High Static Pressure Type
15WJA07
HOLE TYPE · 圓孔 ROUND
HIGH STATIC PRESSURE
15 cm
15 cm
電動百葉背板、雙百葉設計、兩段風速 — 適用於高樓大廈高靜壓環境，符合 IPX4 室外規格。
01電動百葉背板開關設計
02百葉設計 遮風擋雨。
03強力通風 可在高靜壓下運作。
04前置安全網 安全美觀。
05多向電線出口 附設上／左／右出口，安裝靈活。
06時尚設計
07兩種風速選擇 業界首創。
08安裝簡便、易清洗
09弧形及雙百葉設計 符合 IPX4（室外）。
Standard · Ducted

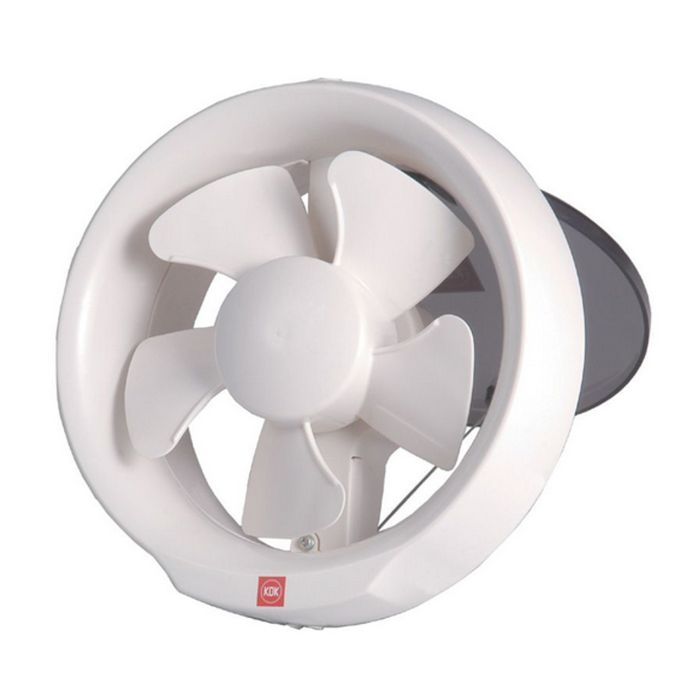

標準型 (拉繩)Standard Ducted Type
15WUF07
20WUF07
HOLE TYPE · 圓孔 ROUND
REAR DUCT
15 / 20 cm
15 / 20 cm
HP 馬達耐用 1.5 倍、慳電 50%。
01嶄新扇葉設計 利用空氣動力原理，減少對氣流的阻力。
02全新 HP 馬達及軸承 高性能電容馬達及長壽命軸承，比舊型號耐用 1.5 倍。
03低耗電量 平均節省 50% 能源。
04強化開關簾結構 金屬製開關簾軸心，堅固耐用，抵抗強風。
05定風翼 減低扇葉後邊亂流，改良弧度有助氣流流動並減少噪音。
06改良前緣 扇葉前緣不形成氣流障礙，任何角度空氣均能順利通過。
Mesh Guard

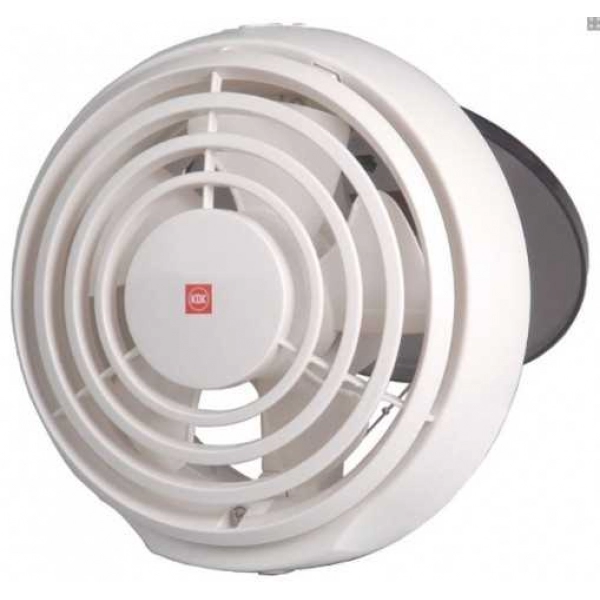

網罩型 (拉繩)Mesh Guard Type
15WULA07
20WULA07
HOLE TYPE · 圓孔 ROUND
MESH GUARD
15 / 20 cm
15 / 20 cm
嵌入式安裝、視覺平整貼牆 — WUF07 全部優點 + 防護前網罩，適合精裝住宅。
01嶄新扇葉設計 空氣動力扇葉，減少氣流阻力。
02HP 馬達及長壽命軸承 比舊型號耐用 1.5 倍。
03低耗電量 平均節省 50% 能源。
04強化開關簾 金屬軸心抵抗強風。
05定風翼 + 改良前緣 降噪兼提升氣流。
06防護前網罩 安全防護兼防鳥防蟲。
Filter Type

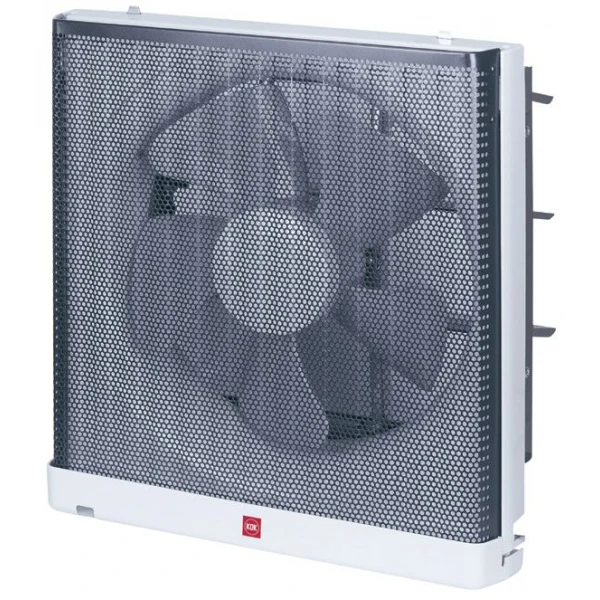

掛牆式換氣扇 (濾網型)Wall-Mount Ventilator · Filter
25AUFA07
HOLE TYPE · 方孔 SQUARE
FILTER TYPE
25 cm
25 cm
配可拆式鋁質過濾網及大容量承油杯 — 適合一般廚房使用，比舊型號增加 10% 風量。
01卓越排氣功能 承受高壓，比舊型號增加 10% 風量，適用於高樓大廈。
02HP (Half-Pitch) 馬達 高效馬達配備潤滑充足軸承。
03易潔塗層 — 簡易清潔 可拆式鋁質過濾網，Hydrophobic 易潔塗層減低水份及油份附著。
04大容量承油杯 備有油量顯示，減少處理積油次數。
05濾網型 適合一般廚房使用。
Powered Back-Shutter · Mesh Guard

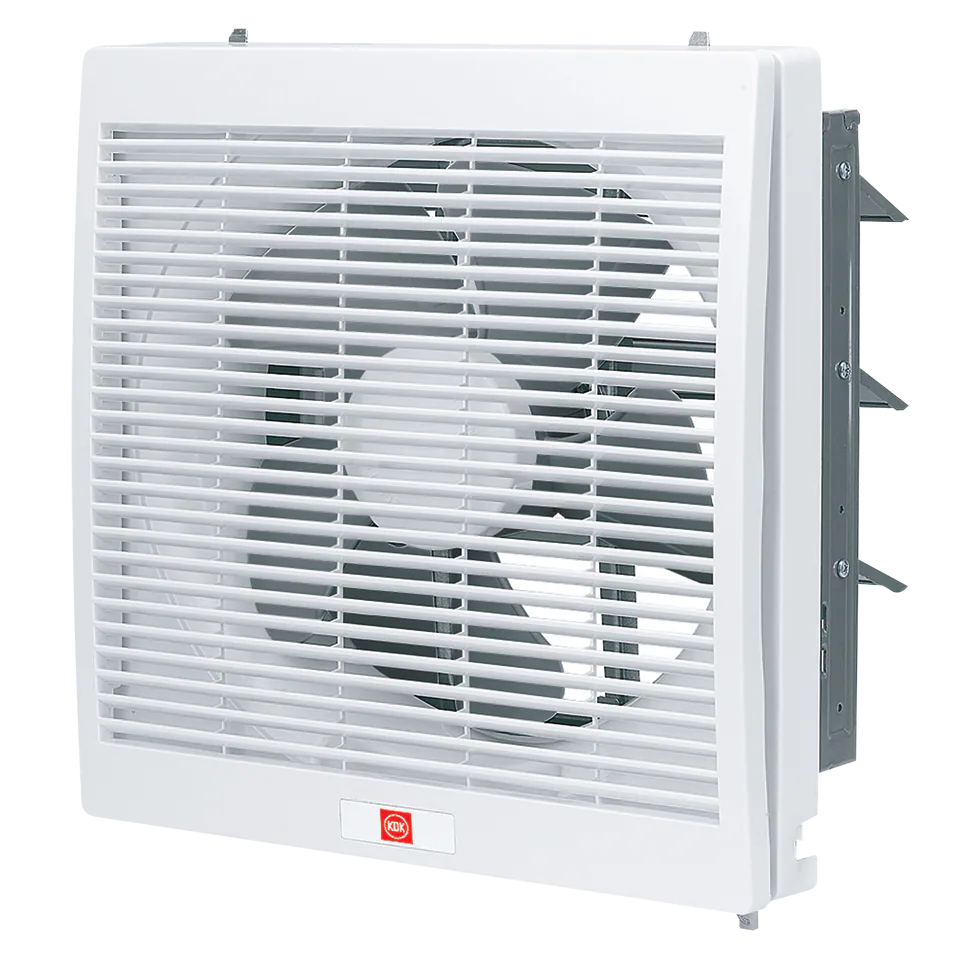

掛牆式換氣扇 · 電動背板型 / 網罩型Wall-Mount · Powered Back-Shutter
20DLC07
25DLC07
30ALF07
HOLE TYPE · 方孔 SQUARE
POWERED BACK-SHUTTER
20 / 25 / 30 cm
20 / 25 / 30 cm
電動百葉背板開關設計，面罩置有油杯 — 適合一般廚房使用。
01電動百葉背板開關設計
02適合一般廚房使用
03面罩置有油杯
04網罩型 (DLC07 / ALF07) 配前置網罩，安全美觀。
Standard

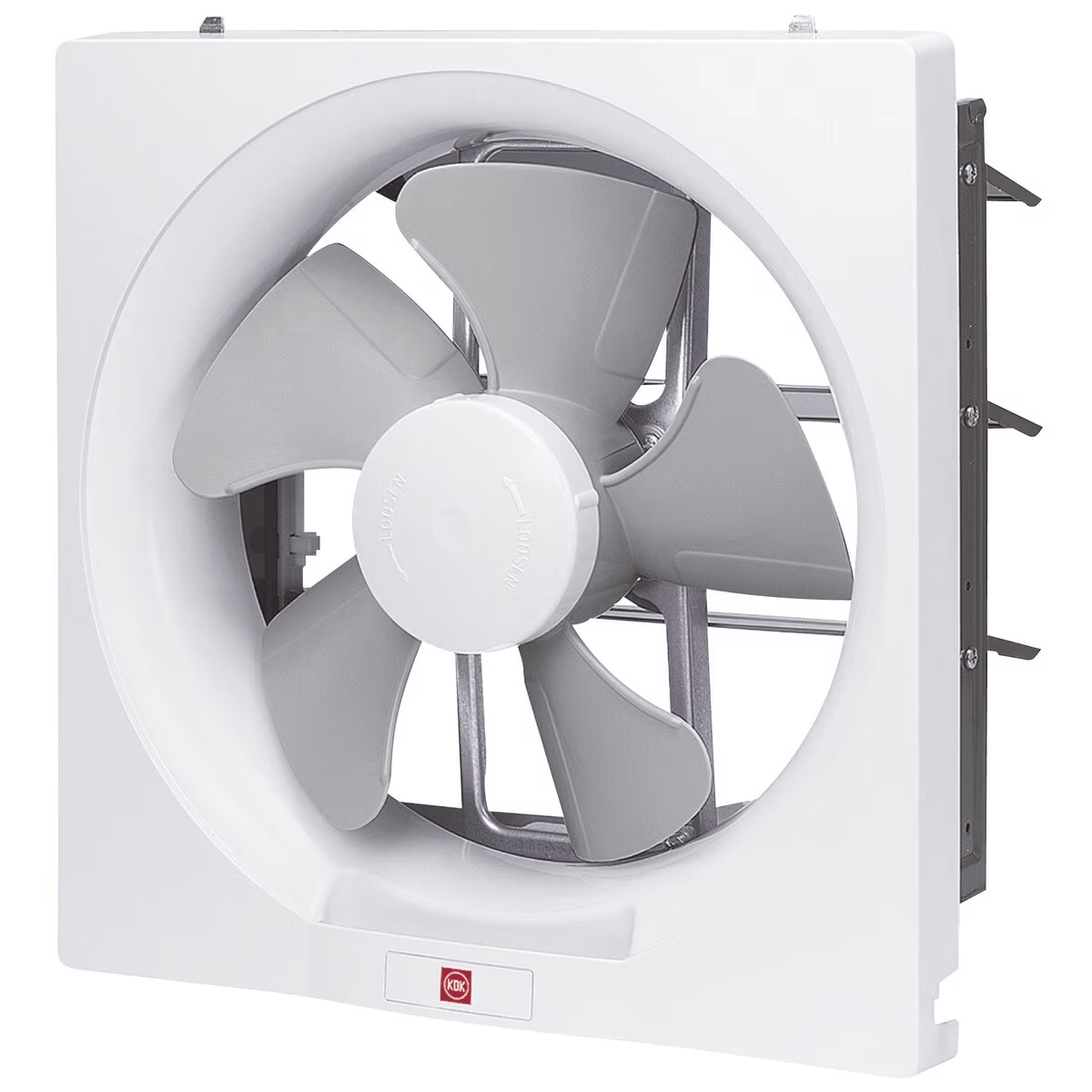

標準型Standard
15AAQ07
20AUH07
25AUH07
30AUH07
HOLE TYPE · 方孔 SQUARE
2-WAY · LOUVRE
15 / 20 / 25 / 30 cm
15 / 20 / 25 / 30 cm
標準型 (AUH07) 支援抽氣／送風雙向操作；全系列 HP 馬達使用壽命提升至 60,000 小時。
01全新 HP 馬達及軸承 平均使用時間由 30,000 小時提升至 60,000 小時。
02能源消耗節省 13% 相比舊型號更慳電。
03標準型 (AUH07) 百葉設計，可作抽氣 / 送風雙向操作。
[02]規格列表
Specifications| Model 型號 | Type 類型 | Size | Air Vol. | Power | Speed | Noise | Voltage |
|---|---|---|---|---|---|---|---|
| 15WHC07百葉式 / 自動氣閘 | Window Mount Type | 15 cm | 9.0 m³/min | 22 W | 1,400 rpm | 38 dB(A) | 220 V |
| 20WHC07百葉式 / 自動氣閘 | Window Mount Type | 20 cm | 14.4 m³/min | 28 W | 1,350 rpm | 42 dB(A) | 220 V |
| 15WJA07高靜壓型 / 兩段風速 | Window Mount Type | 15 cm | 9.6 m³/min | 23 W | 1,400 rpm | 40 dB(A) | 220 V |
| 15WUF07拉繩式 | Window Mount Type | 15 cm | 8.0 m³/min | 20 W | 1,400 rpm | 38 dB(A) | 220 V |
| 20WUF07拉繩式 | Window Mount Type | 20 cm | 12.0 m³/min | 25 W | 1,300 rpm | 40 dB(A) | 220 V |
| 15WULA07拉繩網罩型 | Window Mount Type | 15 cm | 8.7 m³/min | 22 W | 1,400 rpm | 39 dB(A) | 220 V |
| 20WULA07拉繩網罩型 | Window Mount Type | 20 cm | 13.0 m³/min | 27 W | 1,300 rpm | 42 dB(A) | 220 V |
| 15AAQ07標準型 | Wall Mount | 15 cm | 10.5 m³/min | 23 W | 1,400 rpm | 40 dB(A) | 220 V |
| 20AUH07標準型 | Wall Mount | 20 cm | 12.6 m³/min | 26 W | 1,300 rpm | 41 dB(A) | 220 V |
| 25AUH07百葉雙向式 | Wall Mount | 25 cm | 18.0 m³/min | 38 W | 1,250 rpm | 46 dB(A) | 220 V |
| 30AUH07標準型 | Wall Mount | 30 cm | 25.0 m³/min | 50 W | 1,150 rpm | 52 dB(A) | 220 V |
| 25AUFA07金屬網罩防護 | Wall Mount | 25 cm | 18.0 m³/min | 40 W | 1,200 rpm | 48 dB(A) | 220 V |
| 20DLC07掛牆 / 電動背板 | Wall Mount | 20 cm | 12.6 m³/min | 26 W | 1,300 rpm | 41 dB(A) | 220 V |
| 25DLC07掛牆 / 電動背板 | Wall Mount | 25 cm | 18.0 m³/min | 38 W | 1,250 rpm | 46 dB(A) | 220 V |
| 30ALF07標準百葉型 | Wall Mount | 30 cm | 24.0 m³/min | 45 W | 1,200 rpm | 50 dB(A) | 220 V |
[03]窗口孔及邊框尺寸
Window Opening & Frame Dimensions| Model 型號 | 外框尺寸 A×B Frame Size (mm) |
窗口孔尺寸 C×D Opening Size (mm) |
厚度 E Depth (mm) |
|---|---|---|---|
| 15WHC07 | 224 × 230 | Ø 186-188mm | 189 |
| 20WHC07 | 288 × 282 | Ø 247-250mm | 194 |
| 15WJA07 | 254 × 254 | Ø 186-190mm | 253 |
| 15WUF07 | 210 × 210 | Ø 186-188mm | 97 |
| 20WUF07 | 271 × 271 | Ø 247-250mm | 98 |
| 15WULA07 | 210 × 210 | Ø 186-188mm | 97 |
| 20WULA07 | 271 × 271 | Ø 247-250mm | 98 |
| 15AAQ07 | 240 × 254 | 175 × 175 | 127 |
| 20AUH07 | 302 × 306 | 250 × 250 | 142 |
| 25AUH07 | 352 × 356 | 300 × 300 | 128 |
| 30AUH07 | 402 × 406 | 350 × 350 | 128 |
| 25AUFA07 | 352 × 371 | 300 × 300 | 155 |
| 20DLC07 | 302 × 306 | 250 × 250 | 158 |
| 25DLC07 | 352 × 356 | 300 × 300 | 153 |
| 30ALF07 | 400 × 400 | 350 × 350 | 153 |
Reference Diagram · 尺寸圖示
安裝建議：窗口孔尺寸 (C×D) 須預留比抽氣扇後筒外徑大 2–5 mm，以方便穿入及確保密封效果。實際安裝請依照產品操作說明書。
※ 規格如有更改，恕不另行通知。以上尺寸僅供參考，實際安裝請參閱產品附帶說明書。
IPX4 防護等級說明 / About IPX4
IPX4 表示產品可防任何方向潑灑的水花，不會對安全運作產生有害影響。實際安裝方法請參閱產品操作說明書。
IPX4 表示產品可防任何方向潑灑的水花，不會對安全運作產生有害影響。實際安裝方法請參閱產品操作說明書。
